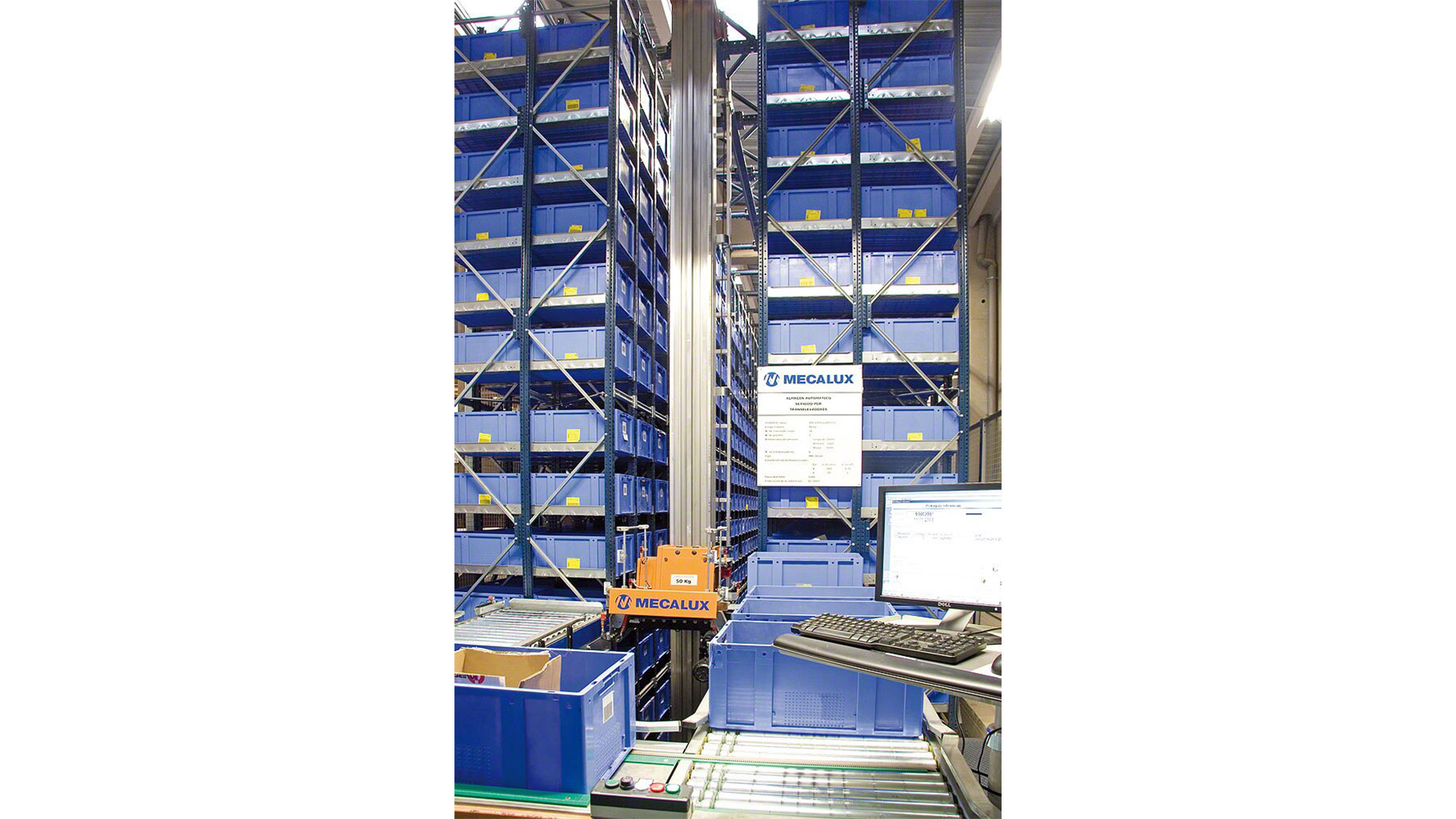

Klassisches automatisches Kleinteillager mit Regalbediengerät

Aus welchen Komponenten bestehet ein AKL mit RGB?

Die Hauptbestandteile sind:

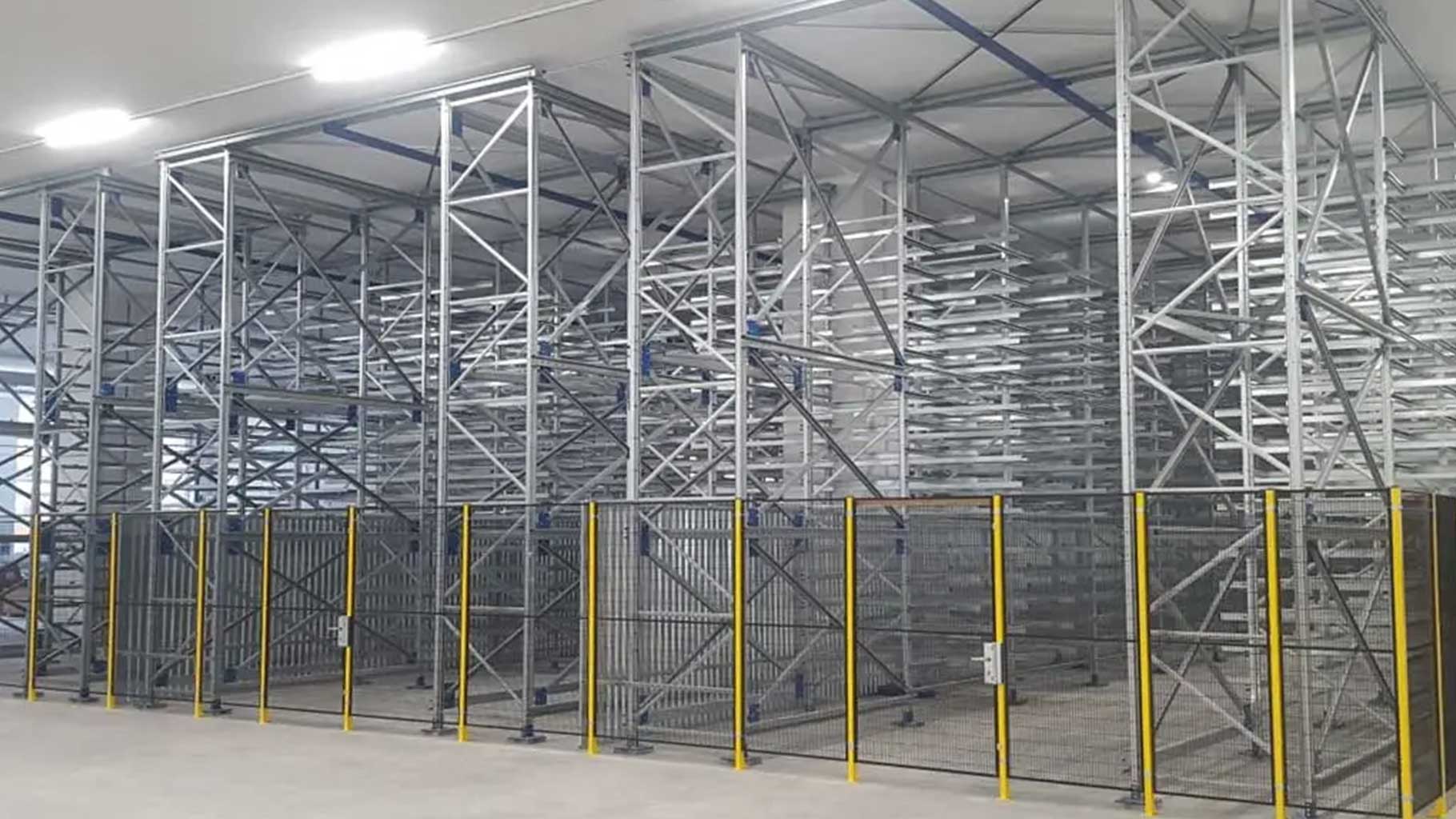

Regalsystem: Regalsysteme zur ein- bis mehrfachtiefen Einlagerung (Einzel- oder Mehrplatzlager) von verschiedenen Ladungsträgern wie Behältern, Tablaren oder Kartons.

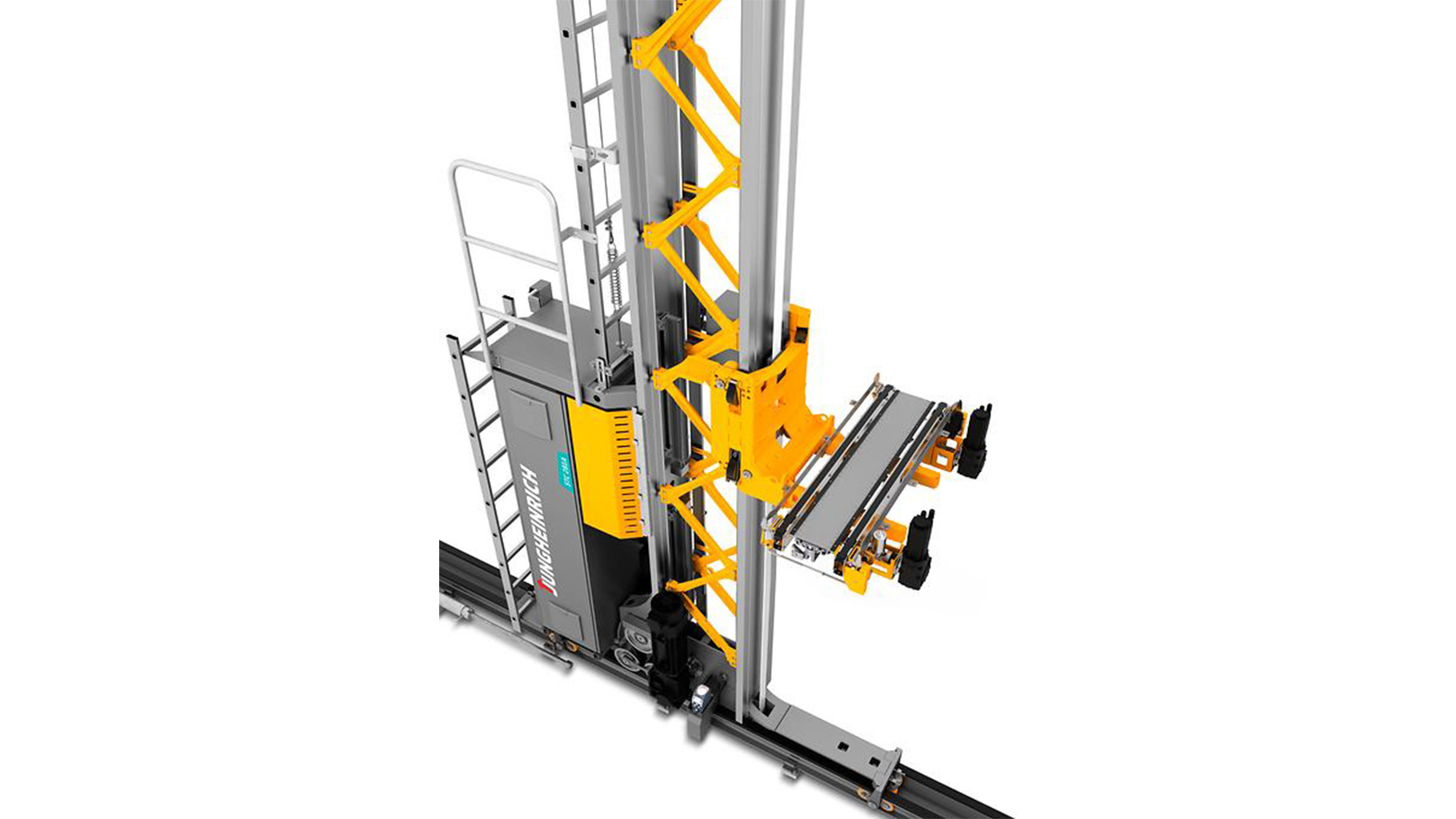

Regalbediengerät (RGB): Das RGB ist das Kernstück des AKL und bewegt sich in den Gassen des automatischen Kleinteillagers sowohl horizontal als auch vertikal. Es führt die Ein- und Auslagerungen von Behältern, Kartons oder Tablaren aus.

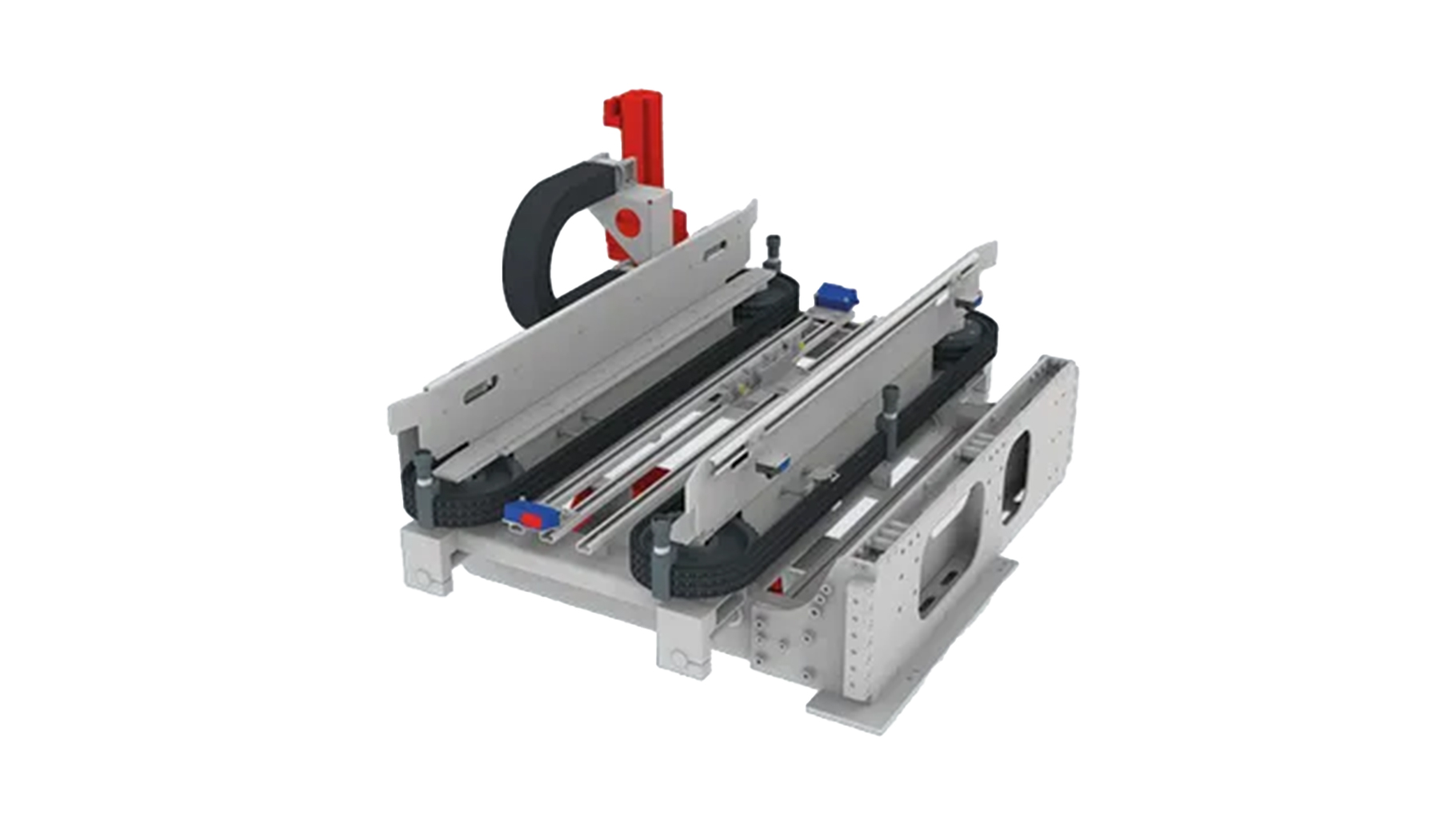

Lastaufnahmemittel (LAM): Ist eine mechanische Einheit am Regalbediengerät, die zum sicheren Greifen, Aufnehmen und Absetzen von Lagerbehältern, Tablaren oder Kartons innerhalb des automatischen Kleinteilelagers dient.

Fördertechnik: In der Peripherie des Lagers sorgt eine zu- und abführende Fördertechnik für den Transport der Ladungsträger zu den entsprechenden Arbeitsstationen.

Steuerung und IT-Komponenten:  Hierzu zählen die speicherprogrammierbare Steuerung (SPS), der Materialflussrechner (MFR), die Lagerverwaltungssoftware (LVS) sowie Anbindungen an angrenzende oder übergeordnete Systeme wie ERP oder Ähnliches.

Welche spezifischen Vorteile bietet ein AKL mit Regalbediengerät?

Die Lagertechnik sollte sich immer an dem notwendigen Bedarf von Leistung, Lagerdichte und anderen Aspekten orientieren. Ein AKL mit RGB bietet in diesem Zusammenhang Vorteile durch einen einfachen Regalbau mit geringer Komplexität. Die Konstruktion ist wenig aufwendig und auch die Steuerung eines RGB ist einfach, wartungsarm und kann so geringere Betriebskosten im Vergleich zu anderen Systemen aufweisen. Einfache Technik bedeutet in der Regel eine höhere Verfügbarkeit, Zuverlässigkeit und Langlebigkeit.

Bei moderatem Anforderungen an die Durchsatzleistung ist ein RGB vergleichsweise günstig in der Anschaffung und in den Betriebskosten. Im Vergleich zu Shuttlesystemen braucht das RGB nur ein Gerät, welches horizontale und vertikale Bewegungen abdeckt.

Ein weiterer Vorteil des RGB ist die hohe Lastaufnahme, die je nach System bis zu 300kg pro Behälter sein kann. Weiterhin ist auch die mehrfachtiefe Einlagerung mit einem RGB kein Problem und kann die Lagerdichte im Gesamtssystem deutlich erhöhen.

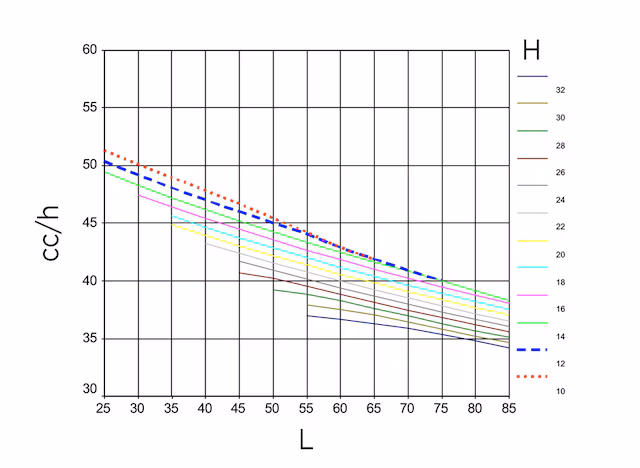

Wie leistungsfähig ist ein AKL mit RGB?

Welche Behältergrößen sind möglich?

Hier überzeugt das System mit seiner hohen Flexibilität gegenüber anderen Lagersystemen. Es können Kunststoffbehälter, Tablare, Metallbehälter, Kartonagen und auch Sonderbehälter wie Styroporboxen oder Gitterboxen verwendet werden. Solange der Ladungsträger formstabil und förderfähig ist, gibt es technische Lösungen, um das Lagergut mit einem RGB bzw. dem Lastaufnehmer handzuhaben.

Betreffend der Größe sind Lagersysteme für automatische Kleinteillager auf die Grundabmessung 400 x 600mm begrenzt. Darüber hinaus wird von Großladungsträgern gesprochen. Mit Blick auf kleinstmögliche Ladungsträger ist ein RGB nicht die ideale Wahl. Im Bereich von 200 x 300mm bis 600 x 400mm ist ein AKL mit RGB sinnvoll ausgelegt.

Welche speziellen Anforderungen gilt es zu berücksichtigen?

Ein automatisches Kleinteilelager mit RGB stellt höhere Anforderungen an bauliche Präzision, da es pro Gasse ein eigenes Gerät braucht und exakte Gassenabmessungen sowie Bodenebenheit voraussetzt. Auch das Lastaufnahmemittel ist individuell auf die Behälter anzupassen, was bei Shuttlesystemen oft standardisierter ist.

Im Brandschutz sind bei RGB-Lösungen spezielle Maßnahmen nach Industriebau-Richtlinie (IndBauRL) und den Vorgaben des Verband der Versicherer notwendig, etwa Sprinkleranlagen in jeder Gasse, da ein Ausfall die ganze Gasse blockieren würde.

Außerdem erfordert die monogassige Struktur umfassendere Wartungs- und Sicherheitskonzepte im Vergleich zu dezentralen Shuttlesystemen. Diese Besonderheiten machen RGB-Systeme technisch anspruchsvoller, aber zugleich leistungsfähig bei schweren Lasten und hoher Lagerdichte.

Wie können Brandschutzmaßnahmen berücksichtigt werden?

Die Integration von Brandschutz in ein automatisches Kleinteilelager (AKL) mit Regalbediengerät (RGB) ist ein zentraler Bestandteil der Planung – nicht nur aus Sicherheitsgründen, sondern auch zur Einhaltung gesetzlicher Vorschriften und Versicherungsanforderungen. Einerseits sind im Bereich des baulichen Brandschutzes Brandabschnitte, Brandschutztore sowie Rauch und Wärmebezug zu berücksichtigen, andererseits ist im Bereich des anlagentechnischen Brandschutzes auf Sprinkleranlagen, Brandmeldeanlagen und Löschanlagen zum Beispiel mit Inertgas oder CO2 zu achten.
